Pompa perystaltyczna KT15

Głowice pompy Lead Fluid KT15 są odpowiednie do pomp z tworzywa Pharmed BPT o średnicy wewnętrznej 0,8–6,4 mm i grubości ścianki 1,6 mm, rurek silikonowych, Viton itp. Mogą pracować w trybie ciągłym z prędkością 100 obr./min i maksymalnym natężeniem przepływu 255 ml/min, w trybie przerywanym, maksymalna prędkość 250 obr./min, maksymalny przepływ 630 ml/min.

Opis

 Korpus rolki głowicy pompy KT15 wykorzystujący klasyczną elastyczną stałą strukturę, może zapewnić precyzyjny, płynny zakres przepływu i doskonałą żywotność rurki.
 Szczelina rury ciśnieniowej może być precyzyjnie dostrojona, odpowiednia do różnych grubości ścianek i większego ciśnienia wyjściowego.
 Korpus głowicy pompy wykorzystujący materiały PPS, korpus rolek wykorzystujący materiały PVDF, doskonałe właściwości mechaniczne i odporność chemiczna.
 Pokrywa głowicy pompy wykonana z półprzezroczystego plastiku, umożliwiająca wygodną obserwację wewnętrznych warunków pracy głowicy pompy, skutecznie zapobiegająca przedostawaniu się zewnętrznych zanieczyszczeń do głowicy pompy, funkcja wyłączania przy otwartej pokrywie (opcjonalnie).

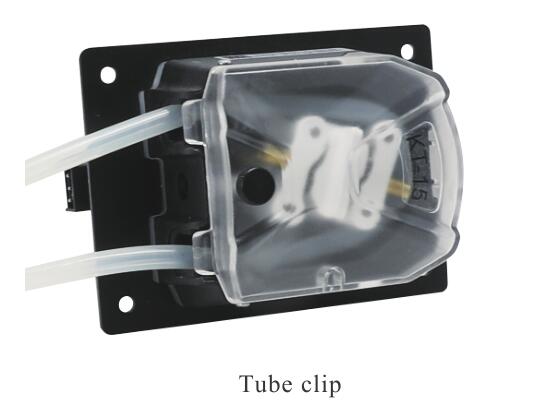

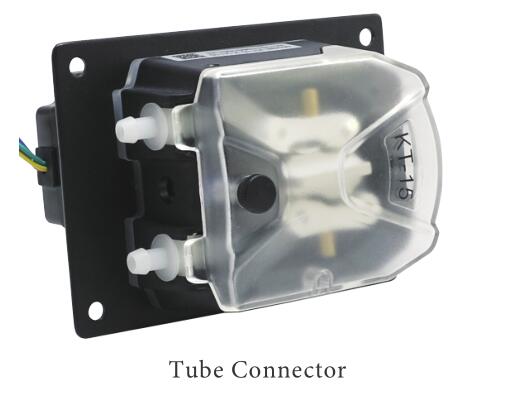

 Rurka montażowa ma dwa typy: wbudowane złącze i sprężynowy zacisk rurki, który jest odpowiedni do większych wymagań roboczych.
 Zasilanie silnikiem krokowym typu 57, silnikiem synchronicznym prądu przemiennego i napędem silnika przekładniowego prądu przemiennego/stałego, metoda mocowania panelu i dolnej płyty, nadaje się do stosowania zmiennych małych i średnich instrumentów i urządzeń.

Materiał głowicy pompy

Wałek PVDF
Ciało PPS
Pokrywa głowicy pompy Komputer
Wiosna SS304
Klips rurowy PVDF
Łącznik rurowy PP/PTFE

Specyfikacje

Kanał 1 kanał
Liczba rolek 2
Metoda instalacji rurowej całość, złącze rurowe (średnica wewnętrzna ≥ 1,0 mm)
Luz rury ciśnieniowej dostroić
Masa netto 150g
Silnik silnik krokowy / silnik prądu przemiennego / silnik przekładniowy prądu stałego / silnik przekładniowy prądu przemiennego

Parametry przepływu

Materiał rurki silikon,pharmed,viton Grubość ścianki rurki 1,6 mm
Średnica wewnętrzna (mm)
0,8
1.6
2.4
3.1
4.8
6.4
Rura
13#
14#
19#
16#
25#
17#
ml/obr./min
0,06
0,24
0,45
0,60
1,65
2,55
ml/min (maksymalna prędkość pracy ciągłej 100 obr./min)
4
24
45
60
165
* 255
ml/min (maksymalny interwał roboczy 250 obr./min)
15
60
112
150
* 412
* 630

  ★ nadaje się tylko do rurek silikonowych

  ★ Powyższe parametry przepływu uzyskano przy użyciu silikonowej rurki do przesyłu czystej wody w normalnych warunkach temperatury i ciśnienia; w rzeczywistości zależą one od określonych czynników, takich jak ciśnienie, medium itp. Powyższe dane mają charakter wyłącznie poglądowy.

Specyfikacje silnika

Silnik krokowy kąt kroku 1,8° \ faza 2 \ napięcie fazowe 3,9V \ prąd fazowy 3A \ rezystancja fazowa 1,3Ω±20% \ induktor fazowy
 5,0mH±20% \ rezystancja izolacji ≥100MΩ \ definicja linii czerwonej -A, zielonej -C, żółtej -B, niebieskiej -D
Silnik przekładniowy 60 DC zakres prędkości: 15 obr./min, 30 obr./min, 60 obr./min, 100 obr./min (inne prędkości można dostosować)
napięcie: DC12V/15W, DC24V/15W
Silnik przekładniowy 60 AC zakres prędkości: 15 obr./min, 30 obr./min, 60 obr./min, 100 obr./min (inne prędkości można dostosować)
napięcie: AC220V/10W
Silnik synchroniczny prądu przemiennego zakres prędkości: 2,5 obr./min, 7,5 obr./min, 20 obr./min, 30 obr./min, 60 obr./min (inne prędkości można dostosować)
napięcie: AC220V/8W

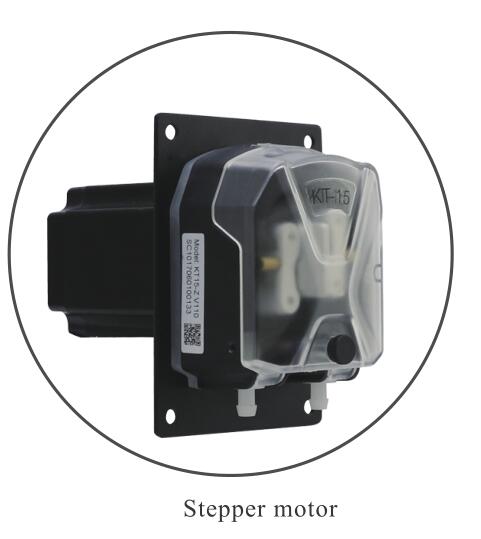

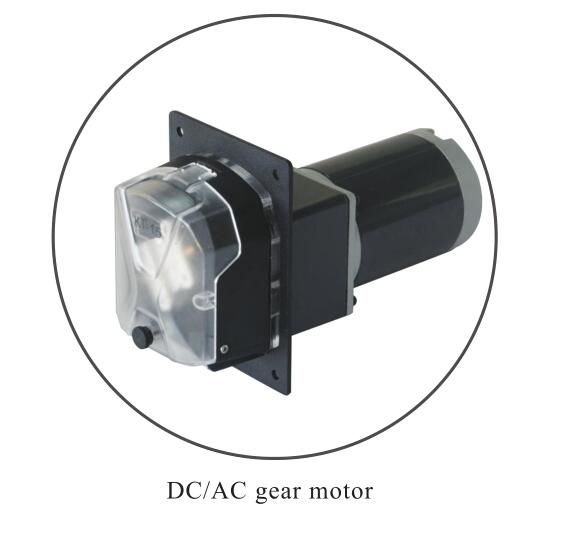

Wyświetlacz produktu

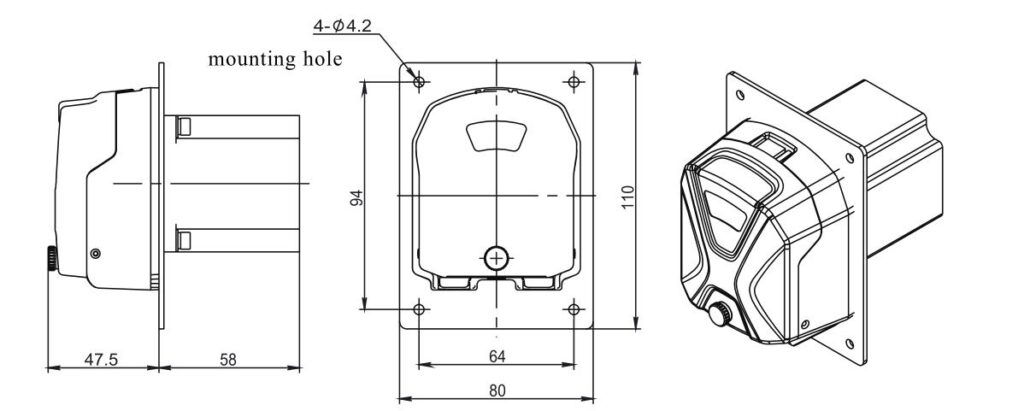

Wymiary silnika krokowego

UN:mm

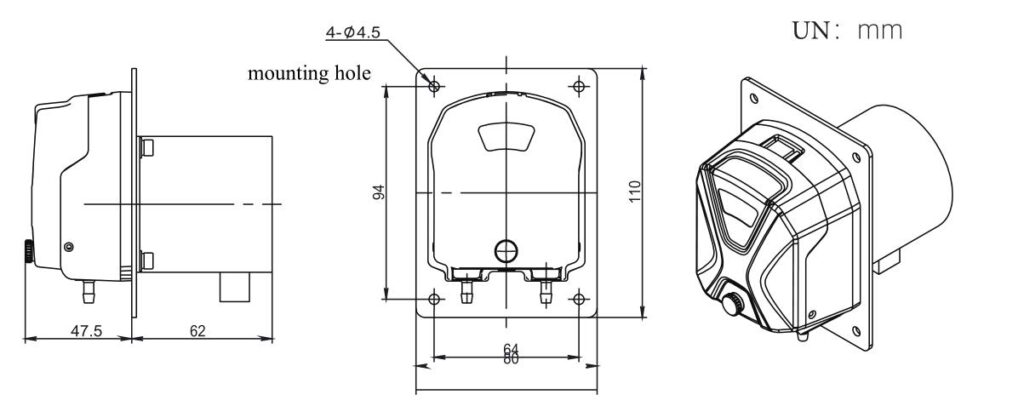

Zsynchronizowany wymiar silnika

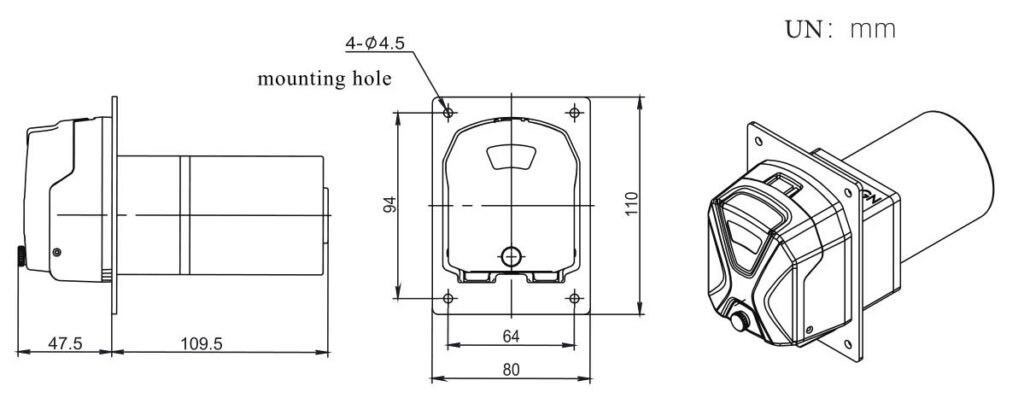

Wymiary silnika przekładniowego DC/AC

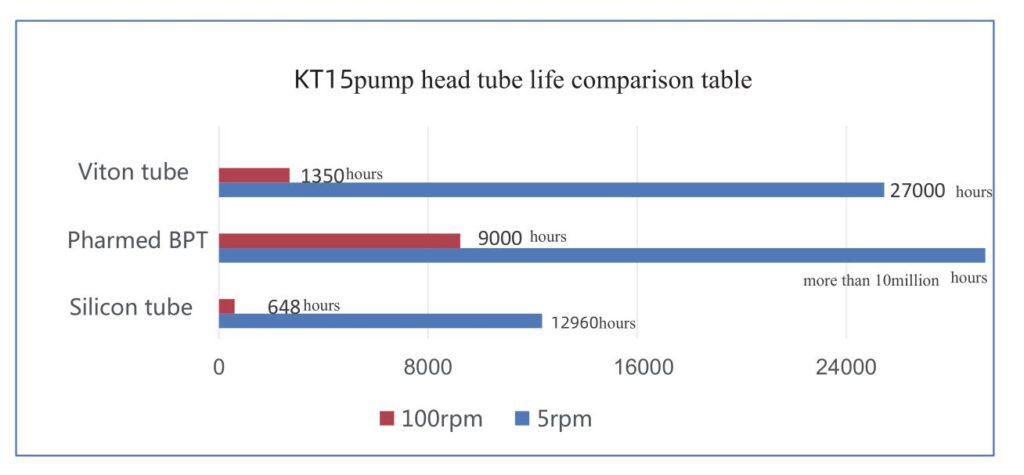

Tabela porównawcza żywotności rur

Ważne wskazówki:
A. Aby wydłużyć żywotność rurki, wybierz rurkę o grubszych ściankach i niską prędkość.
B. Aby uzyskać większy przepływ, wybierz rurkę o większej średnicy wewnętrznej i wysokiej prędkości.
C. Aby uzyskać większą precyzję, wybierz rurkę o mniejszej średnicy wewnętrznej i średniej do wysokiej prędkości
. D. Aby uzyskać większe ssanie i ciśnienie wsteczne, wybierz rurkę o cieńszej średnicy wewnętrznej i grubszych ściankach oraz niską prędkość.
Oświadczenie : Ostateczne wyjaśnienie powyższych informacji należy do Lead Fluid.
